Знакомьтесь, счетчик электроэнергии

Прибором для подсчета расходуемой потребителями электроэнергии постоянного или переменного тока является счетчик. Счетчики электроэнергии классифицируют по типу подключения, конструкции и виду измеряемых величин. Выбор и последующая установка счетчика должна базироваться на необходимых потребительских свойствах. Поэтому, прежде чем выбирать счетчик, необходимо определит целесообразность установки данного типа, беря во внимания его достоинства и недостатки, а также практичность использования.

Виды счетчиков электроэнергии

По принципу действия и схемам сборки существуют индукционные и электронные счетчики электроэнергии. Традиционные индукционные (механические) счетчики: в основной принцип работы индукционного счетчика положена достоверная регистрация счетным механизмом числа оборотов подвижной части прибора.

В электронном (импульсном) счетчике число фиксируемых оборотов решено воздействием на твердотельные элементы и выходным импульсом.

Типы подключения счетчиков

Типы подключения электросчетчиков разделяют по схемам подключения.
Поэтому бытовые электросчетчики по измеряемым величинам разделяют на:
• однофазные, осуществляющие измерение переменного тока (220 В 50 Гц)
• трехфазные, производящие измерения (380 В, 50 Гц).
Современные электронные трехфазные счетчики поддерживают формат однофазного учета.

Однофазные электросчетчики

Для однофазного счетчика электроэнергии характерны следующие параметры:
• незначительное энергопотребление
• шунтирующая установка для измерения тока
• стандартный оптический телеметрический выход
• световой индикатор работоспособности
Различают следующие электронные однофазные счетчики:
• однотарифные прямого включения, класс точности 1,0 с механическим индикатором
• двухтарифные счетчики электроэнергии
• многотарифные прямого включения, класс точности 2,0 с креплением счетчика на DIN рейку или корпус.

Трехфазные счетчики.

Применяются в трехпроводных трехфазных сетях переменного тока с целью измерения активной и реактивной электроэнергии.

Различают следующие электронные активные и реактивные трехфазные счетчики электроэнергии:
• однотарифные активные трехфазные счетчики прямого включения, класс точности 1,0 или 2,0 с механическим индикатором
• многотарифные активные и реактивные одно- и двунаправленные.

Выбор тарифа: один, два или много тарифов?

Достоинством электронных счетчиков все же является возможность учета электроэнергии дифференцировано. Это означает, что количество тарифов учета электроэнергии может достигать трех и более тарифов.

Интервалы тарифных зон суток для потребителей на 2016 год (за исключением населения и (или) приравненных к нему категорий) предусмотрены приказом ФАС России от 15.12.2015№ 1332/15.

Полупиковая зона - остальное время.

Дневная зона - это время пиковой и полупиковой зон.

На сегодняшний день Энергосбыт оказывает содействие абонентам в выборе типа приборов для двухтарифного  учета, а так же услуги по установке и настройке тарифного расписания в приборах учета приобретенных потребителями.

Такой дифференцированный подход возможен только при наличии официально установленного отдельного учета потребления.

Требования к организации учета:

Места установки, схемы подключения и метрологические характеристики приборов учета должны соответствовать требованиям, установленным законодательством Российской Федерации об обеспечении единства измерений и о техническом регулировании.

• На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках - с давностью не более 2 лет.
• Для учета электрической энергии, потребляемой гражданами подлежат использованию приборы учета класса точности 2,0 и выше (то есть 1,0 или 0,5).
• Конструкция сборок и коробок зажимов расчетных счетчиков должна обеспечивать возможность их пломбирования.
• Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте.
• Счетчики должны устанавливаться в запирающихся шкафах с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
• Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока.
• Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1 град. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
• расстояние от пола – не выше 1.70 м;
• прибор должен жестко крепиться к щиту и устанавливаться в контейнере или шкафу;
• высота от пола до контактной площадки прибора должна находиться в пределах от 0.80 м до 1.70 м;

Электропроводки к счетчикам должны отвечать требованиям Правил устройства электроустановок.

В электропроводке к расчетным счетчикам наличие паек не допускается.

Государственная поверка

Метрологический или межповерочный интервал электросчетчиков – это временной отрезок, измеряемый в годах, на протяжении которого устройство должно работать исправно.

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя.

Метрологический контроль на территории Камчатского края осуществляет   Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Камчатском крае" (ФБУ камчатский ЦСМ)

Почтовый адрес:

683024, Россия, а/я 21, г. Петропавловск-Камчатский

Юр. адрес:

683024 ул. Тельмана 42/3, г. Петропавловск-Камчатский,

Факс: (4152) 23-31-06

Эл. почта: priem@csm41.ru

Установка электросчетчика самостоятельно

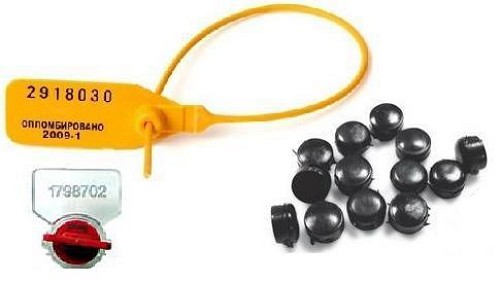

Перед установкой счетчика электроэнергии любого типа составляется монтажная схема, если она не вложена в комплект поставки. Приобретенный счетчик проверяется на пригодность по техническим характеристикам и типу. Проверяется наличие пломб госповерки на крепящих винтах.
На  пломбах должен быть отчетливо обозначен год и квартал госповерки и клеймо поверителя.

На счетчиках проверяется также целостность стекла и кожуха, а также наличие крепящих винтов в зажимной коробке. Кроме этого, проверяется наличие крепежных винтов для последующего пломбирования. Для установки бытовых электросчетчиков сегодня используются специальные шкафы, в которые монтируются дополнительно устройства коммутации и защиты. Непременным атрибутом такого щитка является DIN рейка.

После установки/замены электросчетчика абоненту в обязательном порядке необходимо обратится на абонентский участок филиала ПАО «Камчатскэнерго» Энергосбыт согласно адреса для постановки на коммерческий учет.

Телефоны участков Энергосбыта:
1. Петропавловское отделение: пр. Победы, 24. Тел.: 29-81-65, 29-93-68.
2. Абонентский участок: Космический пр., 7в. Тел.: 22-08-66.
3. Абонентский участок: ул. Амурская, 5. Тел.: 26-26-23, 26-34-77.
4. Абонентский участок: ул. Океанская, 52.
Тел.: 21-21-00, 34-00-20, 34-00-30.
5. Абонентский участок: ул. Вольского, 32. Тел. 49-33-20.
6. Абонентский участок: ул. Ленинградская, 100. Тел.: 42-68-02.

Установка электросчетчика силами специалистов филиала ПАО «Камчатскэнерго» Энергосбыт

В рамках требований   Федерального закона от 23.11.2009  № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности …» филиал ПАО «Камчатскэнерго»  «Энергосбыт» предлагает заключить договор на установку прибора учета  электрической энергии с условием об оплате цены равными долями в течении пяти лет с даты его заключения, если  не будет выражено намерение оплатить расходы, определенные таким договором, единовременно или с меньшим периодом рассрочки.

Для заключения договора на установку потребителю необходимо подать заявку (заявление) в филиал ПАО «Камчатскэнерго» «Энергосбыт» по адресу                 пр. Победы 24. (10км.) или в службу приборов учета и метрологии по адресу Якорная1.

телефон(4152) 29 80 34

Дополнительные услуги филиала ПАО «Камчатскэнерго» Энергосбыт

• Установка/замена электронных и индукционных счетчиков, приобретенных потребителями
• Проверка электронных и индукционных средств учета и схемы подключения в сетях потребителей.
• Замена автоматического выключателя типа АЕ, АП, ЕАR
• Установка щитка для электросчетчика массой до 3 кг.
• Обследование электроустановки
• Проверка соответствия тарифного расписания прибора учета электроэнергии, приобретенного абонентом.
• Программирование приборов учета с применением мобильных считывающих устройств.
• Проверка программной конфигурации и программированию многотарифных микропроцессоров и многофункциональных счетчиков

Снятие показаний

ГОСТ 6570-96, п.6.41: 6.41 Цифры, циферблаты или окаймление окна для долей киловатт-часа (киловар-часа) должны быть иного цвета, чем для целых киловатт-часов (киловар-часов), и отделены запятой.

Доли киловатт-часов должны быть отделены от целой части киловатт-часов окошечком (рамкой), выделены другим цветом (чаще всего красным) и обязательно отделены запятой. При снятии показаний с электросчетчика нужно учитывать только целую часть, т.е. цифры слева до запятой.

Электронный счетчик - на ЖКИ-дисплее вместо запятой обычно ставится точка. Смысл остается тот же — учитываем только целую часть, т.е. все цифры до этой точки.
